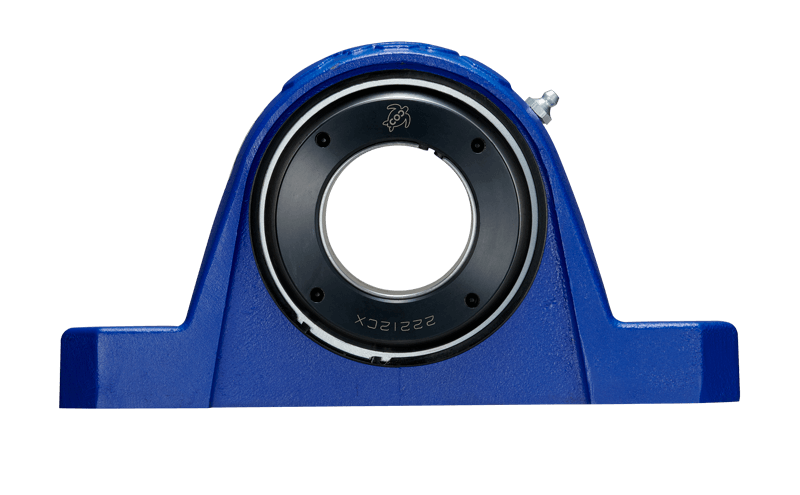

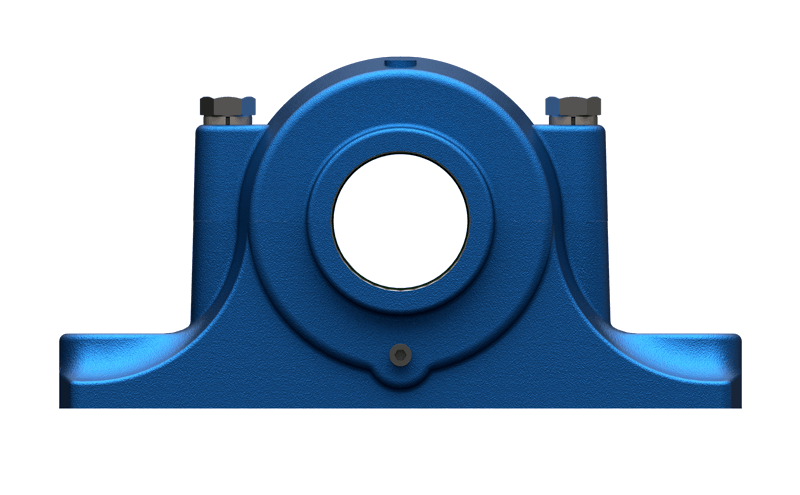

CX2SN  vs.  SN5

尺寸相同

组装完成

产品

需客户组装

只需订购1个部件

采购

需订购3个以上部件

3重密封的密封唇不直接接触轴和轴承内圈,而是直接与不锈钢防尘盖接触。调心时可确保密封圈常压接触。
CX2SN的润滑脂会根据使用时的旋转速度将多余的润滑脂排出。转数越高多余的润滑脂排出后可保证相对较低的内部温度。

密封圈

密封圈与轴直接接触,密封圈与轴产生摩擦易损。调心时密封圈的接触压力减少。
SN轴承的内部容积较大,需要较多的润滑脂。从构造上很难将多余的润滑脂排出,造成转数越高内部温度就越高。

CROSSLOC™
长衬套抱紧轴

锁紧方式

紧定套
短衬套抱紧轴

简单

  • 交叉拧紧圆柱头螺钉。

安装

难度大

  • 用塞尺测量轴承内部游隙
  • 将锁紧螺母锁紧至所规定的游隙值
  • 将止动垫圈上的舌片压弯到锁紧螺母的凹槽

简单

  • 交叉松开圆柱头螺钉。

拆卸

难度大

  • 松开锁紧螺母,用榔头敲松紧定套取下
  • 或者使用拉拔器取下

六角扳手
力矩扳手(推荐)
无需折弯垫圈,无需在螺母上画记号。

工具

钩形扳手
锤子和螺丝刀
游隙塞尺和游隙标准

出厂前已加润滑脂并密封完成

润滑

需客户采购润滑脂,自己加入
剖分式SN5轴承座的空间较大,所需润滑脂约为CX2SN的4倍。
